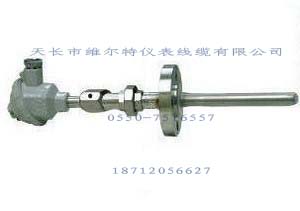

WRR-433Q 吹气型热电偶

吹气型热电偶的结构原理是铠装热电偶感温元件和外保护管之间构成一定的气路，在气路中，通入一定压力的惰性气体，以排除或减少热电偶的高温、高压条件下还原气体的渗入，微量钽无素的加入，增加了吹气型热电偶的吸气特性，从而延长了铠装热电偶的使用寿命，用于合成氨成套装置的关键温度传感器。

型号表示　

WR□－□□□□

W
温度仪表 R
热电偶 热电偶材料 安装固定形式 接线盒形式 保护管外径 安装类别
R）铂铑30-铂铑6 4）固定法兰式 3）防水式 3）Ø20 Q）吹气型

类别 型号 分度号 测量范围℃ 吹气压力Mpa 规格
总长L(mm) 置深T(mm) 直径d(mm)
铂铑30-铂铑6 WRR-433Q B 800-1100 0.1 650
850
900 500
700
750 ø20
