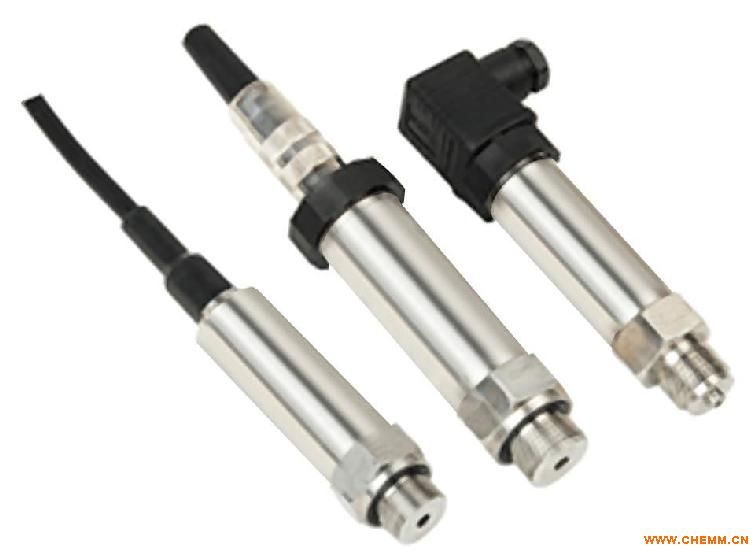

小巧型压力变送器

产品说明


● SENSE传感芯片，品质保证。
● 结构小巧，紧凑，微功耗，易安装。
● 采用超低漂移运放，温度漂移特小。
● 就地显示变送远传三位一体，使用更方便。
● 基本误差：±0.25%F.S，±0.5%F.S；
● 电源电压：24V±5%DC，（12~36VDC）输出信号：4~20 mA；

■ 型号规格分类
YB - a b c d

YB 功 能
a 3 DDZ-Ⅲ、DDZ-S，输出4-20mA
b（形式） 1 变送远传 外形ф65×88
2 显示+变送，外形ф65×115
c（传感元件） 0 其他
1 陶瓷压阻；
2 陶瓷电容
3 扩散硅压阻
d（工艺连接） 0 其他
1 螺纹M20*1.5
2 法兰DN20或DN25
■ 特 点
● 贴片制作，耐温、耐湿、抗震。
● SENSE传感芯片，品质保证。
● 结构小巧，紧凑，微功耗，易安装。
● 微弱信号就近变换成电流远传，抗干扰性强，通用性强。
● 采用超低漂移运放，温度漂移特小。
● 高亮度LED显示。
● 就地显示变送远传三位一体，使用更方便。
● 防爆外壳，使用更可靠，更安全。

■ 主要技术指标
● 基本误差：±0.25%F.S，±0.5%F.S；
● 电源电压：24V±5%DC，（12~36VDC）
● 输出信号：4~20 mA,1~5V；
● 环境温度范围：0~80℃，温漂＜0.015%/℃
● 输入开路保护：信号超量程时，输出大于20mA，但限制在28mA内；
● 电源无极性输入功能。
● 过载能力：2倍测量量程的压力值。
● 功 耗：≤0.5W
● 环境条件：0~80℃，相对湿度＜90%
● 外形：变送远传 ф65×88 显示+变送ф65×115, 防爆等级：ExiaIICT4~CT6
● 连接：M20*1.5 ，DN25(PN2.5 HG20592)
● 接液材质：304，316L，PTFE；
● 填充液: (1)硅油 (2)订货时注明；

■ 推荐测量范围
● 测量范围：（MPa）
相对压力：***大测量范围：0~40Mpa
***小测量范围：0~500pa
******压力：***大测量范围：0~2Mpa
***小测量范围：0~10Kpa
负相对压力：***大测量范围：-0.1Mpa~+7Mpa
***小测量范围：-500pa~+500pa
（特殊规格，请在订货时注明）
■ 订购须知
订购时，需注明型号、测量范围、基本误差、工作环境温度、变送型式；接液材质、防腐要求、连接方式等。特殊规格可协商订购。
