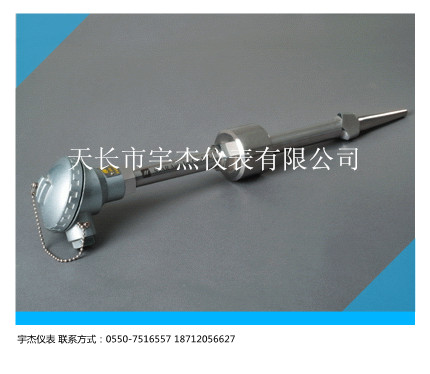

中温中压热电偶
产品名称：中温中压热电偶
所属栏目：工业热电偶
供应厂商：天长市宇杰仪表有限公司
产品描述

中温中压热电偶即热套式烟道热电偶，热套式热电偶主要用于测量蒸汽管道及锅炉温度，热套保护管采用引进设备和深盲孔技术加工而成，端部不用焊接，提高了热套保护管的强度和使用寿命。
热套式热电偶：
1）热套式烟道热电偶热套式热电偶主要用于测量蒸汽管道及锅炉温度。
2）热电偶采用热套保护管与电偶可分离方式，使用时，用户可将热套焊接或机械固定在设备上，然后装上电偶就可工作，它的优点是提高了保护管的工作压力和使用寿命，又便于电偶的维修或更换，目前这种结构形式被国外广泛采用。
3）本厂生产的热套保护管采用引进设备和深盲孔技术加工而成，端部不用焊接，提高了热套保护管的强度和使用寿命。
4）热套式热电偶产品有五种不同结构和安装方式，用户可根据不同的温度、压力及蒸汽流速来选用，安装尺寸及方式参照EBASCO规范。
热套式热电偶规格型号表：

名 称 型 号 分度号 测温范围
℃ 公称压力 流 速 保护管材料
单 支
热电偶 WRNR-01 K 0 ～ 600 ≤ 29.4MPa ≤ 100m/s 1Cr18Ni9Ti
不锈钢
WRER-01 E
双 支
热电偶 WRNR2-01 K
WRER2-01 E
注:（１）外露长度H,用户可根据保温层厚度的不同,在H=200、240、280、320、380、420、480、520系列中选订。
　 （２）产品规格的表示：插深＋H＝总长；

烟道、风道热电偶：　　
名 称 型 号 分度号 测温范围 ℃ 公称压力MPa 流 速 保护管材料
单支
热电偶 WRNR-12 K 0～800 ≤9.8 ≤80m/s 不锈钢
1Cr18Ni9Ti
WRER-12 E
双支
热电偶 WRNR2-12 K
WRER2-12 E
用途：使用在烟道和风道上测温

高温高压热电偶型号规格表：
名 称 型 号 分度号 测温范围℃ 公称压力 流 速 保护管材料
单支
热电偶 WRNR-13 K 0～600 ≤ 29.4MPa ≤
100m/s 0Cr18Ni12M02Ti
不锈钢
WRER-13 E
双支
热电偶 WRNR2-13 K
WRER2-13 E


中温中压热电偶型号规格表 ：
名 称
型 号 分度号 测温范围 ℃ 公称压力 流 速 保护管材料
单支
热电偶 WRNR-14 K ≤ 340 ≤29.4MPa ≤30m/s 1Cr18Ni9Ti
不锈钢
WRER-14 E
双支
热电偶 WRNR2 -14 K
WRER2 -14 E



低温低压热电偶：
名 称 型 号 分度号 测温范围
℃ 公称压力 流 速 保护管材料 保护管螺纹
单支
热电偶 WRNR-15 K 0 ～ 260 ≤ 2 MPa ≤ 9m/s 1Cr18Ni9Ti
不锈钢 保护管(Ⅲ）
M33 × 2
保护管(Ⅳ)
ZG1"
(NPT")
WRER-15 E
双支
热电偶 WRNR2-15 K
WRER2-15 E
单支
热电偶 WRNR-15 K
WRER-15 E
双支
热电偶 WRNR2-15 K
WRER2-15 E
