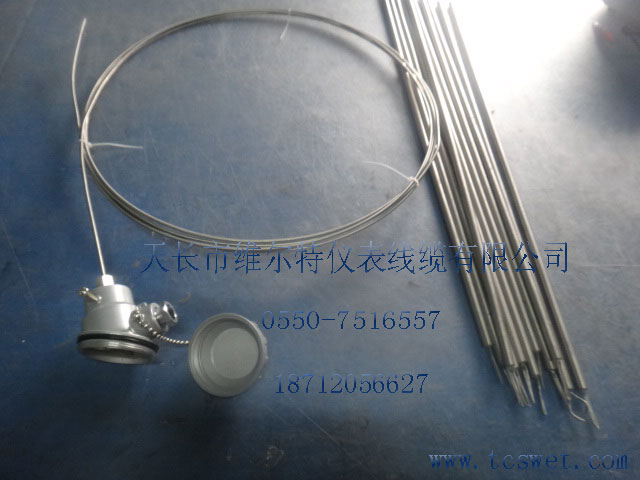

增强管式铠装热电偶、热电阻
在一些特殊场所，如石油、冶金、电站、流体测量等，需要温度计在高温下具有耐热、物理与化学性能稳定和抗热震、抗流体冲刷等性能，因而出现了带增强金属保护管的铠装热电偶和热电阻。特点是机械强度高、抗渣性强、耐高温、耐压、抗化学腐蚀和抗热震性好。增强管式铠装热电偶、热电阻常用的保护管型式如下：● 固定法兰型保护管固定法兰型保护管外形及标准尺寸
D d l(max) T
φ9 φ4 80 t≤15时
T＝35



t＞15时
T＝t＋20
φ10 φ5 100
φ11 φ6 300
φ12 φ7 400
φ15~φ17 φ8~φ10 600
φ22~φ26 φ11~φ16 1000
φ12 φ9 2000
φ16 φ12
φ20 φ15

● 固定螺纩型保护管
固定螺纹型保护管外形及标准尺寸
外螺纹直径及标记 S T HEX φ
标记 普通螺纹 标记 管螺纹
M1 M20×1.5 G1 ZG1/2" 16 20 27×31.2
M2 M27×2 G2 ZG3/4" 20 20 32×36.9
M3 M33×2 G3 ZG1" 23 20 38×43.9
M1 M20×1.5 G1 ZG1/2" 16 20 27×31.2 18
M2 M27×2 G2 ZG3/4" 20 20 32×36.9 24
M3 M33×2 G3 ZG1" 23 20 38×43.9 29
  － － － － － － －
M2 M27×2 G2 ZG3/4" 20 － － 28
M3 M33×2 G3 ZG1" 23 － － 34
  －   －   － － 28
  －   －   － － 34
M1 M20×1.5 G1 ZG1/2" 16 20 27×31.2
M2 M27×2 G2 ZG3/4" 20 20 32×36.9
M3 M33×2 G3 ZG1" 23 20 38×43.9

D d L(max) l
φ9 φ4 80 按用户要求
φ10 φ5 100
φ11 φ6 300
φ12 φ7 400
φ15~φ17 φ8~φ10 600
φ22~φ26 φ11~φ16 1000

D d l(max)
φ12 φ9 2000
φ16 φ12
φ20 φ15
