- 商品名称：WRNK-131、132 铠装热电偶
- 添加时间：2013-05-06 10:56:04
- 电 话：0550-7516557
邮 箱：1163281615@qq.com
铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温元件。它可以直接测量各种生产过程中从0℃~800℃范围内的液体、蒸汽和其气体介质以及固体表面的温度。与装配式热电偶相比，铠装热电偶具有可弯曲、耐高压、热响应时间短和坚固耐用等优点。
不同材料和直径铠装热电偶型号、分度号及推荐使用温度
|
电极材料 |
型 号 |
分度号 |
外壳材料 |
外壳直径（mm） |
推荐使用温度℃ | |
|
长期使用***高温度 |
短期使用***高温度 | |||||
|
镍铬--镍硅 |
WRKK |
K |
GH3030 |
0.25; |
300 |
600 |
|
0.5;1.0 |
500 | |||||
|
1.5;2.0;3.0 |
800 |
900 | ||||
|
4.0;4.5;5.0 |
900 |
1000 | ||||
|
6.0;8.0 |
1000 |
1100 | ||||
|
1Cr18Ni9Ti |
0.25; |
300 |
600 | |||
|
0.5;1.0 |
400 | |||||
|
1.5;2.0 |
600 |
700 | ||||
|
3.0;4.0;4.5 |
800 |
900 | ||||
|
5.0;6.0;8.0 | ||||||
|
镍铬硅--镍硅 |
WRNK |
N |
GH3030 |
0.25; |
300 |
600 |
|
0.5;1.0 |
500 | |||||
|
1.5;2.0;3.0 |
800 |
900 | ||||
|
4.0;4.5;5.0 |
900 |
1100 | ||||
|
6.0;8.0 |
1000 |
1200 | ||||
|
1Cr18Ni9Ti |
0.25; |
300 |
600 | |||
|
0.5;1.0 |
500 | |||||
|
1.5;2.0 |
600 |
700 | ||||
|
3.0;4.0;4.5 |
800 |
900 | ||||
|
5.0;6.0;8.0 | ||||||
|
镍铬--铜镍 |
WREK |
E |
1Cr18Ni9Ti |
0.5;1.0 |
400 |
500 |
|
1.5;2.0; |
500 |
600 | ||||
|
3.0;4.0;4.5;5.0 |
600 |
700 | ||||
|
6.0;8.0 |
700 |
800 | ||||
|
铁--铜镍 |
WRJK |
J |
1Cr18Ni9Ti |
0.5;1.0 |
300 |
400 |
|
1.5;2.0; |
400 |
500 | ||||
|
3.0;4.0;4.5;5.0 |
500 |
600 | ||||
|
6.0;8.0 |
600 |
750 | ||||
|
铜--铜镍 |
WRTK |
T |
1Cr18Ni9Ti |
0.5;1.0 |
200 |
250 |
|
1.5;2.0;3.0;4.0 |
250 |
300 | ||||
|
4.5;5.0 | ||||||
|
6.0;8.0 |
300 |
350 | ||||
|
铂铑10--铂 |
WRSK |
S |
GH3030 |
2.0; |
1000 |
1050 |
|
3.0;4.0;4.5 |
1100 |
1200 | ||||
|
5.0;6.0;8.0 | ||||||
|
铂铑13--铂 |
WRRK |
R |
GH3030 |
2.0; |
1000 |
1100 |
|
3.0;4.0;4.5 |
1100 |
1200 | ||||
|
5.0;6.0;8.0 | ||||||
|
铂铑30--铂铑6 |
WRBK |
B |
GH3030 |
2.0; |
1000 |
1050 |
|
3.0;4.0;4.5 |
1100 |
1200 | ||||
|
5.0;6.0;8.0 | ||||||
| ＊型号一栏中括号内标注的型号是过去沿用的标注方法。 |
现场常用铠装热电偶（Ⅱ级）测温范围和准确度
| 分度号 |
测温范围（℃） |
允差（参考端为0℃） |
|
K、N |
-40～1100 |
±2.5℃或±0.0075∣t∣ |
|
E |
-40～800 | |
|
J |
-40～750 | |
|
T |
-40～350 |
±1.0℃或±0.0075∣t∣ |
| 注："t"为被测温度；在同一栏中给出的两种允差值中，取数值大者。 |
铠装热电偶热响应时间
在温度出现阶跃变化时，热电偶的输出值变化至相当于该阶跃变化的某个规定百分数所需要的时间，称为热响应时间，用τ表示（取50%时用τ0.5表示）。
铠装热电偶热响应时间
|
热响应时间τ0.5（秒） | ||
|
套管直径d（mm） |
接壳式（≤） |
绝缘式（≤） |
|
2.0 |
0.4 |
0.5 |
|
3.0 |
0.6 |
1.2 |
|
4.0 |
0.8 |
2.5 |
|
5.0 |
1.2 |
4.0 |
|
6.0 |
2.0 |
6.0 |
|
8.0 |
4.0 |
8.0 |
绝缘电阻
当环境空气温度为20±15℃，相对湿度不大于80%时，绝缘型铠装热电偶的热电极与 外套管之间的绝缘电阻值应符合下表规定：
|
铠装偶直径D（mm） |
试验电压DCV |
绝缘电阻MΩ·m |
|
0.25 |
50±5 |
≥100 |
|
0.5～1.5 |
50±5 |
≥1000 |
|
﹥1.5 |
500±50 |
≥1000 |
|
注： 绝缘电阻用MΩ· m表示，即为常温绝缘电阻与铠装偶 |

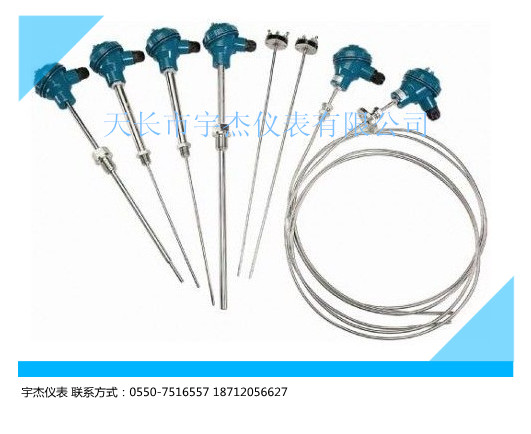

铠装热电偶主要由接线盒、接线端子和铠装热电偶元件等组成基本结构，并配以各种安装固定装置。
